化合物半導體這幾年重新被資本市場翻出來，原因並不複雜：AI 基礎建設把整個產業對「速度」與「效率」的容忍門檻，一次性地拉到矽材料做不到的區間。砷化鎵、氮化鎵、磷化銦、碳化矽這幾種材料的物理特性，其實早在半世紀前就寫進教科書，技術本身一點都不新，新的是應用場景的迫切程度——資料中心之間的傳輸速率從 10G一路推進到 800G、1.6T，機櫃功耗逼近1200瓦，這兩條曲線同時撞上矽的物理天花板，才讓化合物半導體從實驗室與軍工利基市場，被拉進主流資本支出的視野。
這篇文章想做兩件事：第一，把四種化合物半導體材料的物理原理與製程難點講清楚，讓讀者理解為什麼這些材料現在才變得重要、為什麼供給端擴產速度天生受限；第二，沿著供應鏈從基板、磊晶、元件到模組與系統，逐一檢視九家關鍵公司目前的位置，並且談談若要把這些公司放進投資組合，該盯著哪些具體數字。
為什麼矽不夠用了？
矽半導體撐起了過去 60 年的運算革命，但它有兩個天生的限制：一是間接能隙材料，發光效率極差，無法直接做雷射；二是崩潰電壓與載子遷移率有物理上限，高頻高壓場景下損耗會急遽上升。這兩個限制在 PC 與手機時代不構成問題，因為傳輸距離短、功耗密度低。但 AI 伺服器機櫃的功耗已經逼近 1200 瓦以上，資料中心之間的傳輸速率則從 10G、40G 一路推進到 800G、1.6T，這兩條曲線同時逼近矽的天花板，才讓化合物半導體從實驗室與軍工利基市場，被拉進主流資本支出的視野。
四種材料剛好卡在供應鏈的不同位置。砷化鎵 GaAs 長期是射頻與功率放大器的主力，如今在資料中心光電子與部分功率元件重新找到成長空間；磷化銦 InP 因為能隙正好落在光纖通訊的低損耗窗口，成為 800G以上光模組雷射晶片唯一可行的材料；碳化矽 SiC 因為寬能隙特性，扛起電動車與資料中心 800V DC 架構裡的高壓大電流轉換；氮化鎵 GaN 則憑藉更快的開關速度，守在資料中心電源供應器把母線電壓降到 GPU 核心電壓的最後一哩路。四種材料同時被AI基礎建設需要，這在半導體史上並不常見。
直接能隙與間接能隙：為什麼矽不會發光
要理解化合物半導體為何不可取代，得從一個最基礎的物理概念講起——能帶結構裡的「直接能隙」與「間接能隙」。半導體要發光，靠的是電子從導帶掉回價帶時釋放能量，這個能量以光子形式放出。但這個過程能不能有效率地發生，取決於電子在動量空間裡的位置：如果導帶最低點與價帶最高點落在同一個動量座標，電子掉落時不需要額外的動量轉換，可以直接放出光子，這就是「直接能隙」材料，砷化鎵、磷化銦、氮化鎵都屬於這一類。矽與鍺則是「間接能隙」材料，導帶最低點與價帶最高點落在不同動量座標，電子要掉落必須同時借助晶格振動（聲子）來轉移動量，這個過程機率極低，發光效率因此差上好幾個數量級。這就是為什麼矽晶片可以做運算但做不出實用的雷射二極體，而 InP、GaAs、GaN 卻能——光通訊產業的雷射光源，本質上是繞不開這個物理限制的。

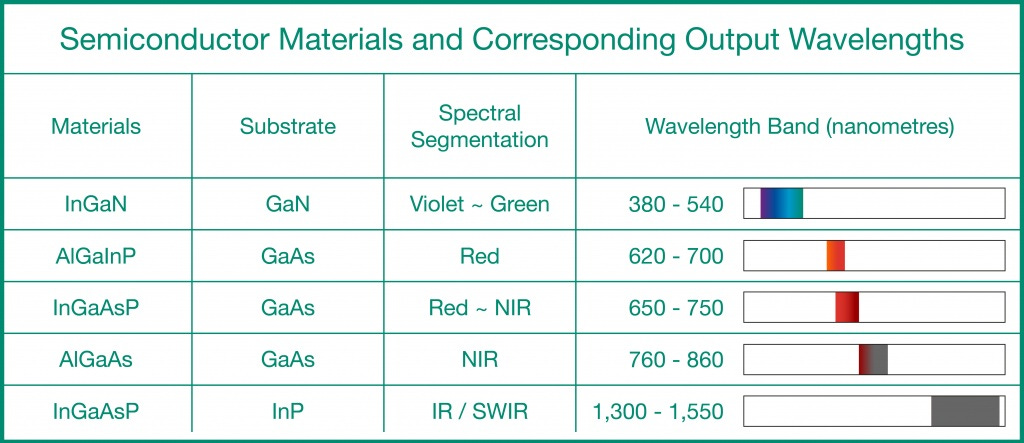

能隙的大小則決定了材料適合什麼應用。磷化銦（InP）本身的能隙約 1.35 電子伏特，但透過在 InP 基板上磊晶成長 InGaAsP 或 InGaAlAs 四元合金，可以連續調整能隙落在 0.8 到 0.95 電子伏特之間，精準對應到 1300 或 1550 奈米——這正是石英光纖色散最小、損耗最小的兩個窗口。
氮化鎵 GaN 的能隙約 3.4 電子伏特，是所有主流半導體裡數一數二寬的，這讓它不只能做出藍光 LED，也代表它能承受高得多的電場強度而不崩潰，這就是「寬能隙」（Wide Bandgap）材料的定義：能隙夠寬，才能在高電壓下維持穩定，同時因為載子飽和速度更高，開關速度也比矽快上一個量級。

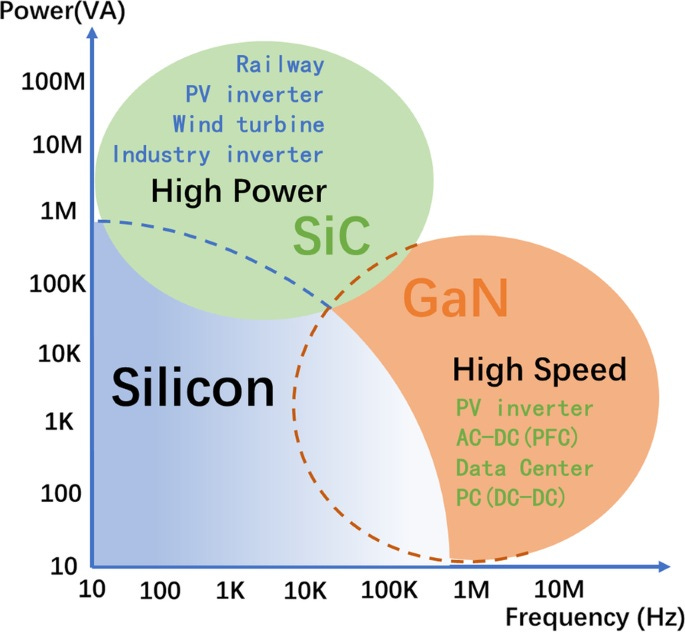

碳化矽 SiC 的能隙約 3.3 電子伏特，性質與 GaN 接近，但碳化矽的熱導率明顯優於GaN，散熱能力更強，這也是為什麼 SiC 更適合扛大電流、GaN 更適合做高頻小尺寸轉換的物理根源。
晶格匹配：為什麼磊晶不能隨便疊
化合物半導體元件很少是單一材料構成，而是在基板上一層層磊晶成長不同組成的合金薄膜，形成量子井、披覆層、接觸層等複雜結構。這裡有個容易被忽略但極為關鍵的限制，叫做「晶格匹配」（lattice matching）。每一種晶體材料的原子間距（晶格常數）不同，如果在基板上成長一層晶格常數差異過大的材料，兩層界面會因為原子排列對不齊而產生應變，應變累積到一定程度就會形成差排（dislocation）缺陷，這些缺陷會大幅降低元件的發光效率與使用壽命。這也是為什麼 InP 磊晶只能選擇 InGaAsP、InGaAlAs 這類晶格常數與 InP 基板高度接近的合金體系，即使砷化鎵系統也能做類似的能隙工程，卻無法匹配到 InP 所需的長波長區間，這是材料物理的硬限制，不是製程精進能繞開的問題。
理解了晶格匹配，也就能理解為什麼「基板」在這條供應鏈裡地位如此特殊——它不只是承載結構的底座，更決定了上面能長出什麼樣的晶體品質。基板本身的缺陷密度、表面平整度、晶格常數的精確度，會直接遺傳給磊晶層，這也是為什麼 InP 基板供應商與磊晶代工廠之間的長約合作特別緊密，任何一批基板品質的波動，都會傳導到下游雷射元件的良率。
InP：光通訊供應鏈裡最窄的瓶頸

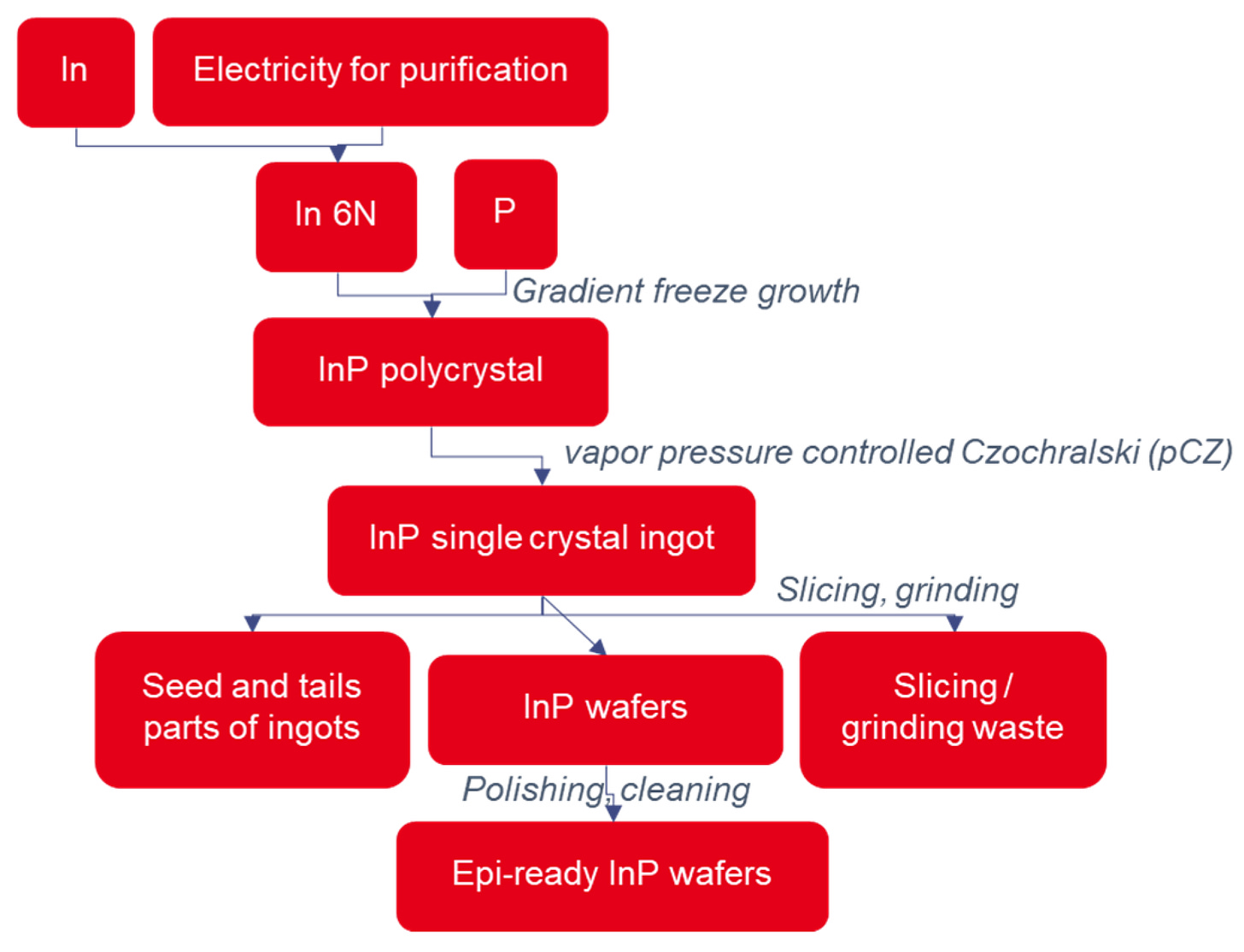

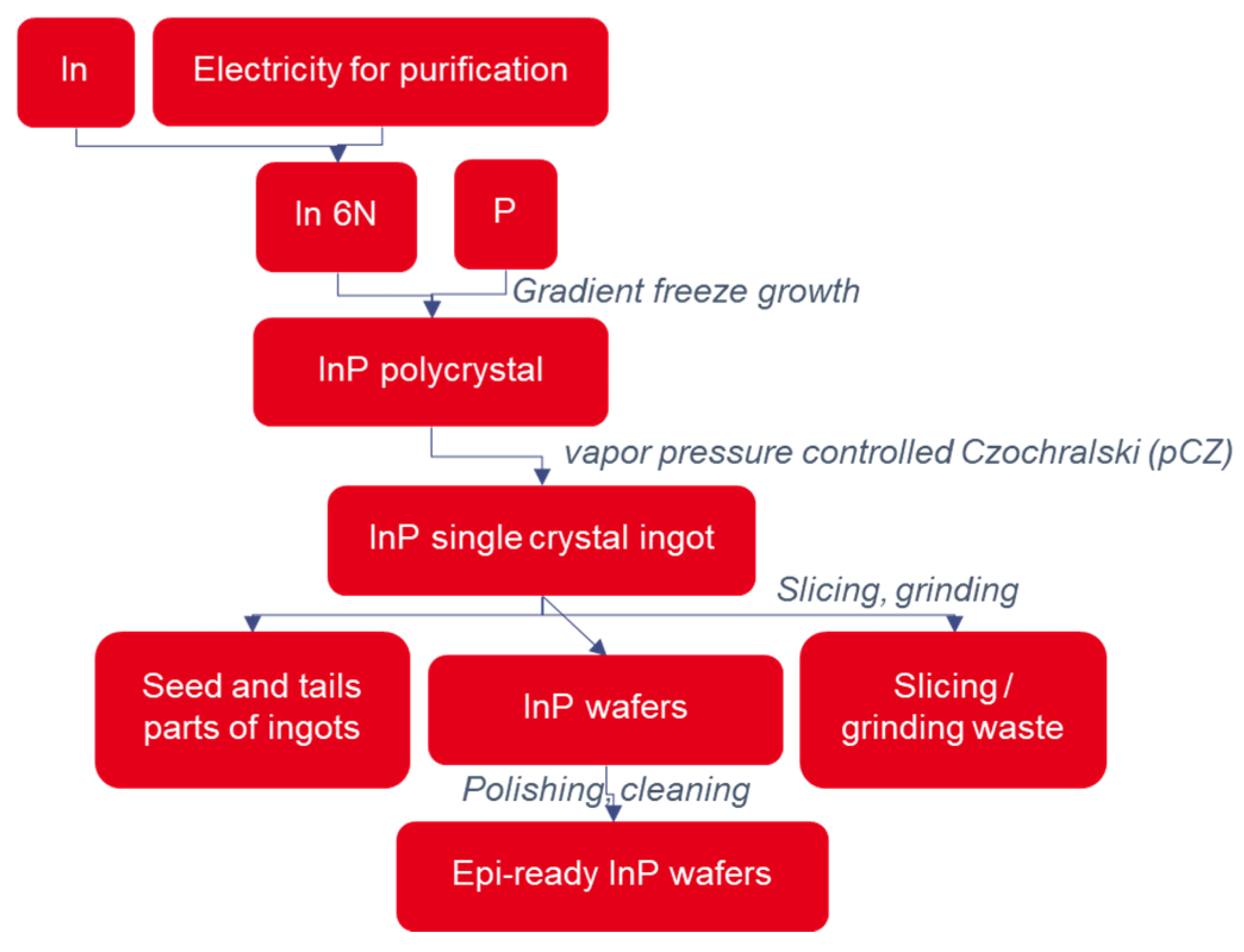

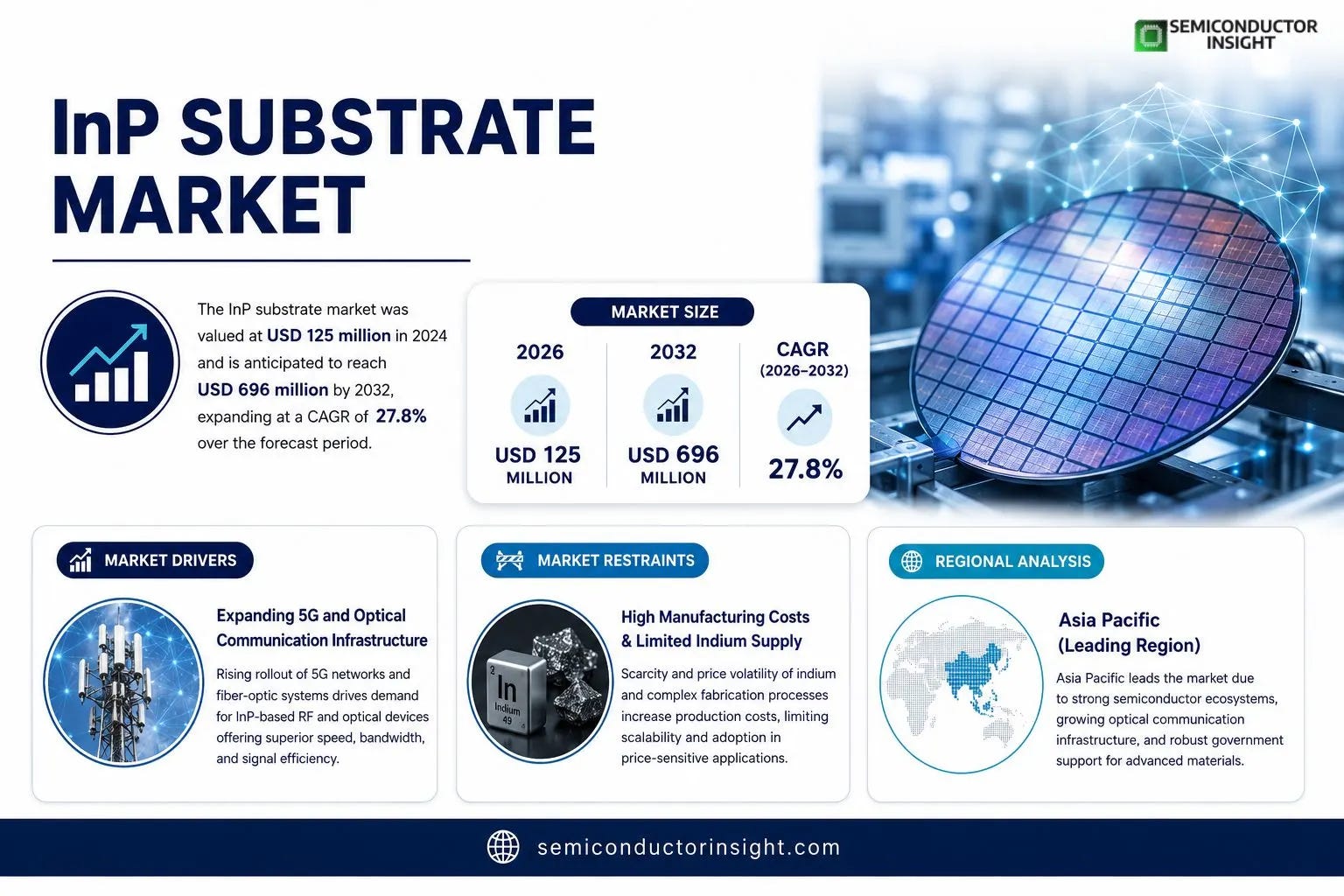

如果要選一種材料代表這一輪化合物半導體行情的核心矛盾，磷化銦當之無愧。它的製程門檻極高——磷在高溫下劇烈揮發，必須用液封直拉法在高壓爐內成長晶棒，速度慢、良率爬升也慢——這使得供給端的擴產速度天生跟不上需求曲線的斜率。TrendForce的統計顯示，2025 年全球 800G 以上光收發模組出貨量約 2400 萬支，2026 年預估將跳升到近 6300 萬支，成長幅度高達 2.6 倍，而這整條需求曲線的源頭，全部壓在 InP 基板與磊晶產能上。市場消息也指出，InP 基板供需缺口一度被評估高達七成，六吋 InP 晶圓的價格甚至一度暴漲逾兩倍。

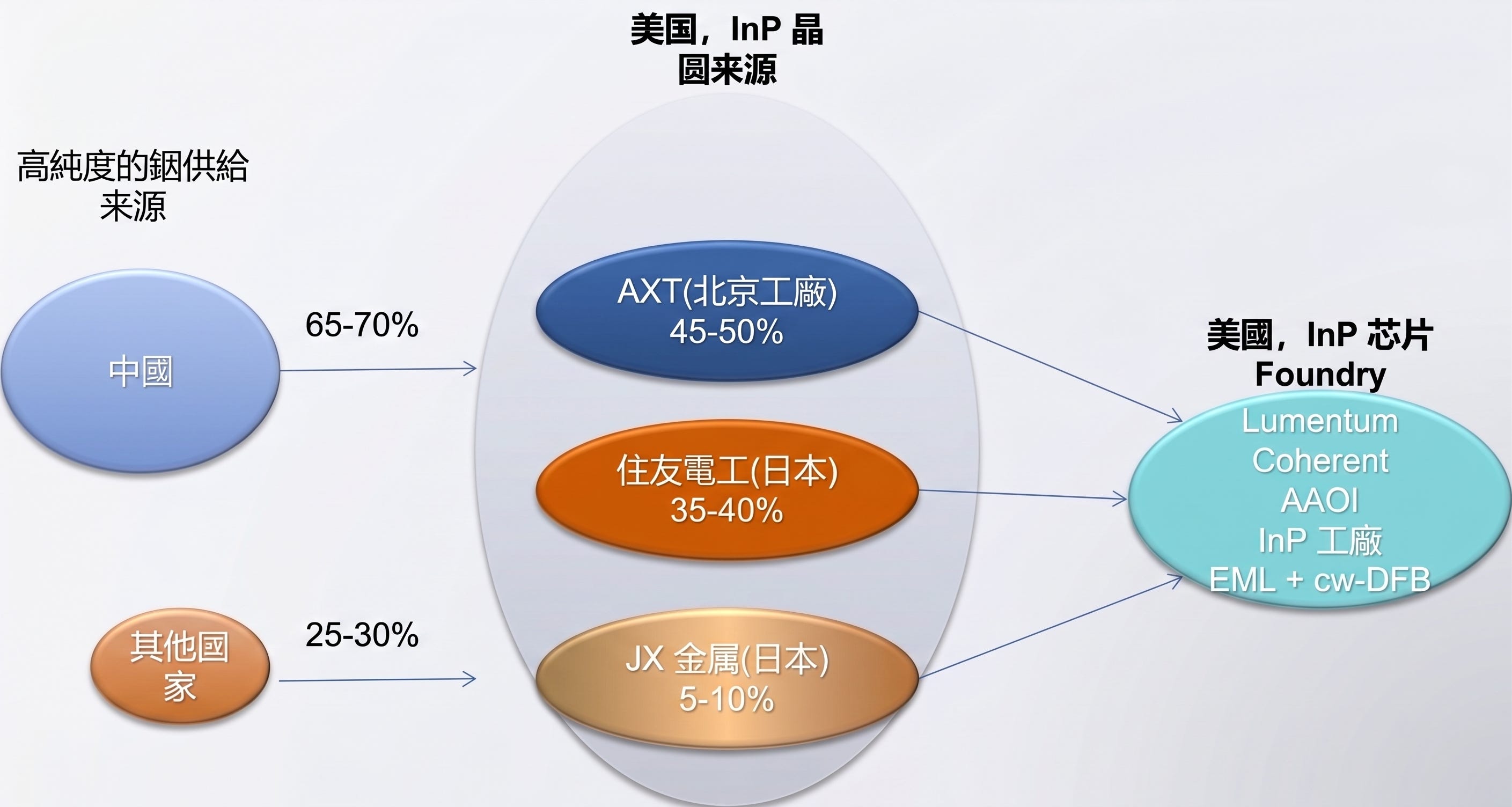

供給端目前高度集中在三家廠商手上：日本住友電工市佔約四成、AXT旗下的中國通美（Tongmei）約三到四成、日本JX金屬則手握剩下的市佔。這種寡占結構疊加中國的出口管制，構成了這條供應鏈最不透明也最關鍵的變數——中國在 2025 年二月將 InP 基板正式納入出口管制清單，使得通美生產的三大類基板產品線全數需要商務部許可證才能出口，直接卡住了下游磊晶廠與模組廠的交付節奏。
AXT Inc.：中國原料掌控力换來的供應商地位
AXT 能在這輪缺料潮中占據關鍵位置，靠的是子公司 Tongmei 數十年累積的量產規模，加上中國在銦、鎵冶煉端的全球主導地位。2026 年第一季，AXT 完成 6.325 億萬美元的資本募集，用於支持通美的 InP 產能擴張，並投入六吋 InP 等新產品研發，管理層直接點名磷化銦基板是 AI 資料中心高速光學數據傳輸的關鍵原料，計畫在 2026 與 2027 年分別將 InP 基板產能翻倍。中國通美也開始鎖定長約客戶，例如與 Casela 簽署2027 年全年約 2540 萬美元的固定量採購協議。
投資人若要追蹤 AXT，核心變數其實不是需求（需求端已經是市場共識），而是三件事：中國商務部的出口許可證核發節奏（美國許可證目前仍在最終審查階段，這直接影響營收能否認列）、通美在港股的上市進度（牽動募資能力與股權結構）、以及六吋 InP 的良率爬坡速度是否能追上訂單積壓—— AXT 訂單積壓在 2026 年 5 月一度突破一億美元，反映的正是需求遠高於目前供給能力的現實。
住友電工：市佔最大但低調的日系巨頭
住友電工是 InP 基板市場真正的隱形冠軍，市佔約四成，卻鮮少出現在台股投資人的雷達上。日經新聞在 2026 年 7 月報導，住友電工因需求超乎預期，上調InP基板擴產幅度，計畫投資 180 億日圓，目標在 2028 年度將產能擴增至 2026 年度的 3.1 倍，這個數字甚至比公司在 2025 年 11 月釋出的二點四倍目標更為積極。對台廠而言，住友電工的意義不只是材料供應商，更是長約議價的錨點——聯亞光電便在 2026 年 3 月與住友電工簽訂 2026 至 2030 年的 5 年期 InP 基板長期供貨合約，用鎖量鎖價換取穩定料源與交付確定性。投資人若想評估住友電工對供應鏈的邊際影響，該盯的是其擴產進度是否如期兌現，以及 JX金屬（另一家日系供應商，計畫四年內投資最高 1200 億日圓，將 InP 產能擴增至現行 7 到 10 倍）的擴產競賽是否會逐步緩解供給緊張，進而影響基板報價走勢。
磊晶與元件：從基板到雷射的最後一哩

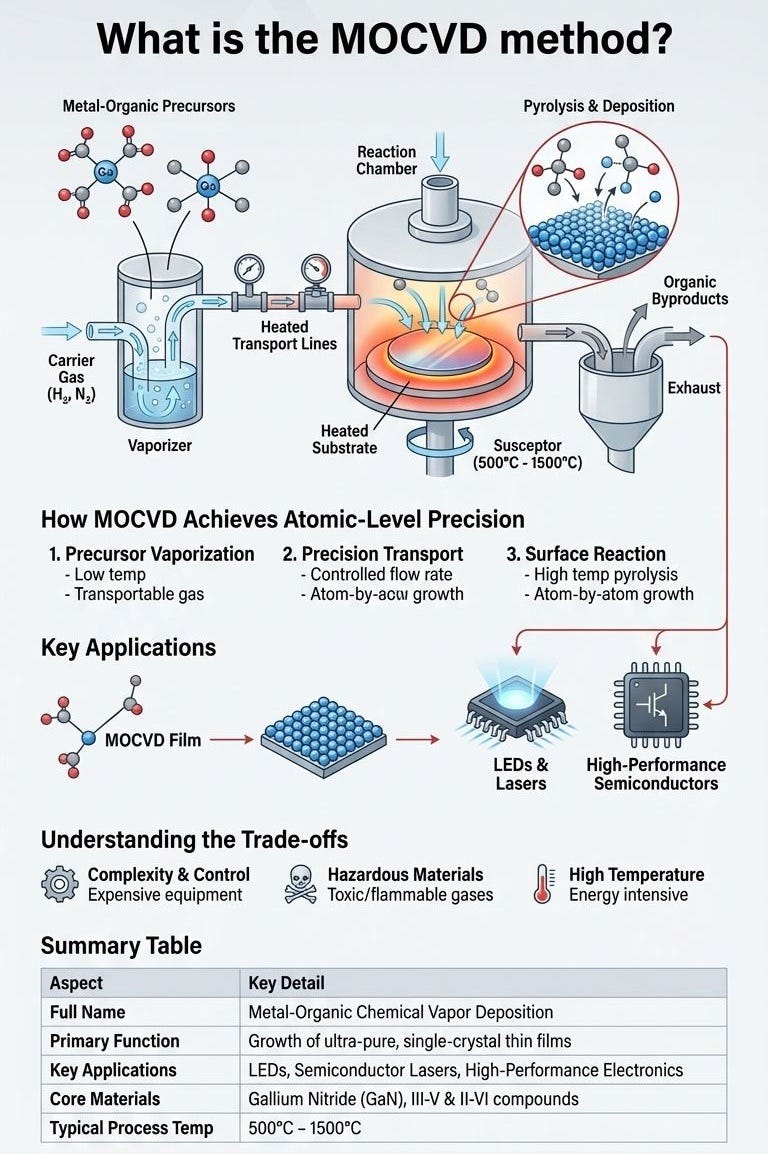

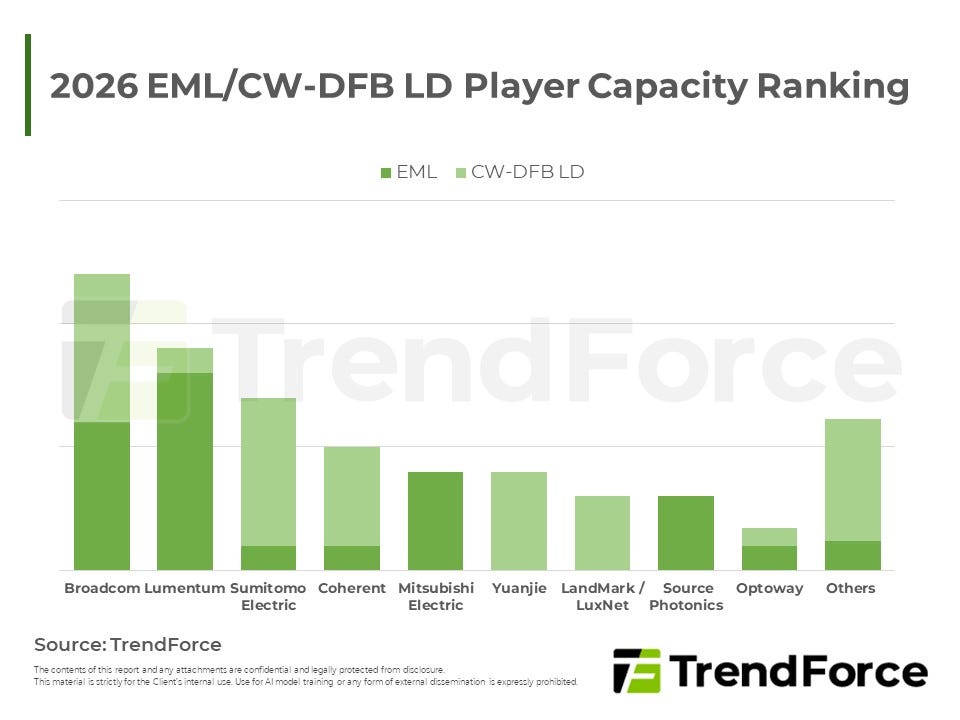

基板本身不具備任何主動發光功能，必須透過 MOCVD（金屬有機物化學氣相沉積）磊晶製程，交替通入三甲基銦、三甲基鎵、砷化氫、磷化氫等前驅物氣體，一層層長出僅幾奈米厚的量子井結構，才能成為 EML 或 CW 雷射晶粒。光模組裡最關鍵、也最難做的元件是 EML（電吸收調變雷射），它把 DFB 雷射（負責發光）與 EA 調變器（負責用電場改變吸收特性來做高速開關）整合在同一顆晶片上，兩段結構所需的量子井能隙並不相同，必須靠「選擇性區域成長」（SAG）技術，利用氧化物遮罩改變局部磊晶速率與組成，才能在同一次磊晶製程裡長出兩種不同能隙的區域。這也是為什麼 EML 的良率提升速度，往往比單純擴充 MOCVD機 台數量更慢——它考驗的是製程精準度，不是單純的產能堆疊。這個環節同樣是台廠與美系大廠角力的核心戰場。
聯亞光電：亞洲 InP 磊晶的領導者

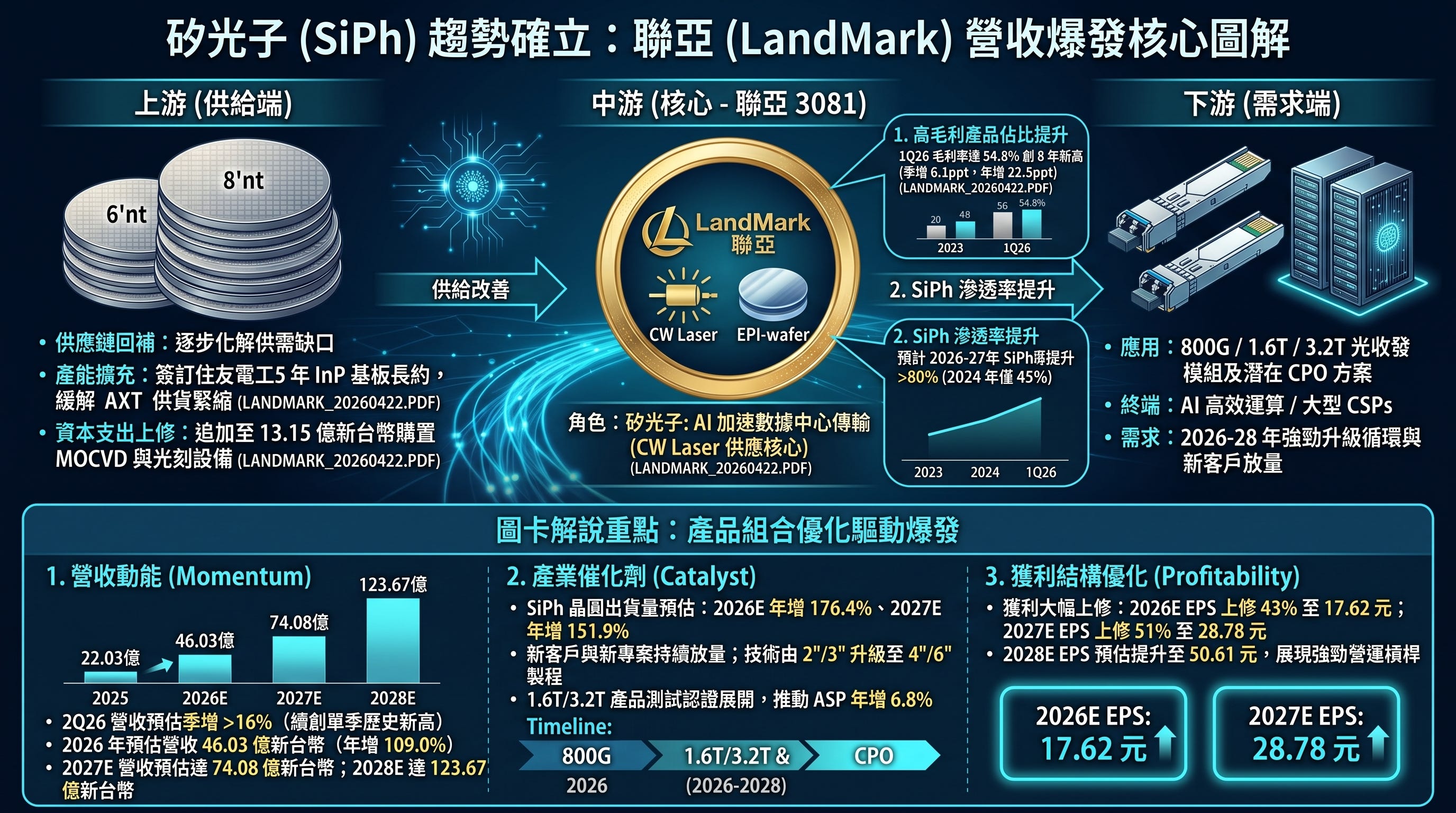

聯亞是台灣 InP 磊晶技術的領導廠商，直接切入北美四大雲端服務商與輝達的供應鏈。根據最新法說會揭露的資訊，聯亞過去三季累計近 60 億元資本支出，目標把 2027 年產能拉到目前的 2.5 倍，年增幅高達 150%，擴產重心集中在磊晶端，後段製程仍委外代工。產品線上，聯亞近期以 CW 雷射為主，管理層也對市場上「EML將取代CW」的論述提出不同看法，主張兩種雷射依 scale-out、scale-up、scale-in 不同應用場景各擅勝場，而非替代關係——這與 Lumentum 在 3.2T 世代力挺 EML 的立場形成有趣對照，也是投資人在比較這兩家公司財報說法時，值得放在一起讀的辯論。
聯亞 2026 年第二季營收 12.21 億元，季增 35.1%、年增 120.8%，毛利率升至 57.5%，稅後淨利 4.68 億元，EPS達 4.62 元；上半年 EPS 達 7.75 元。追蹤聯亞的關鍵指標，除了營收與毛利率，更該留意 MOCVD 機台的到貨與稼動時程，因為這直接決定了 2027 年產能翻倍的目標能否兌現。
上詮：台積電矽光子唯一的光通訊夥伴
上詮的定位與聯亞不同，它卡在矽光子晶圓與光纖之間的耦合封裝環節，是台積電矽光子產業鏈上唯一的光通訊合作夥伴，並已取得輝達 CPO 訂單，2026 年進入大規模量產階段。公司 2026 年資本支出規劃約 15.8 億元，較過去數千萬至兩億元的規模暴增數倍，其中十億元以上直接投入 CPO FAU 自動化生產與測試機台，生產節奏與輝達 Vera Rubin 架構的放量期高度重合，管理層預期 2026下半年啟動 CPO 產品出貨。投資人評估上詮時，核心變數是 CPO 商轉的實際兌現速度——目前 CPO 滲透率僅約 0.5%，距離大規模放量仍有時間差，這意味著上詮的股價敘事目前領先於財報數字，需要緊盯客戶認證進度與實際出貨量能否追上題材熱度。
Lumentum：EML供需缺口的直接受益者

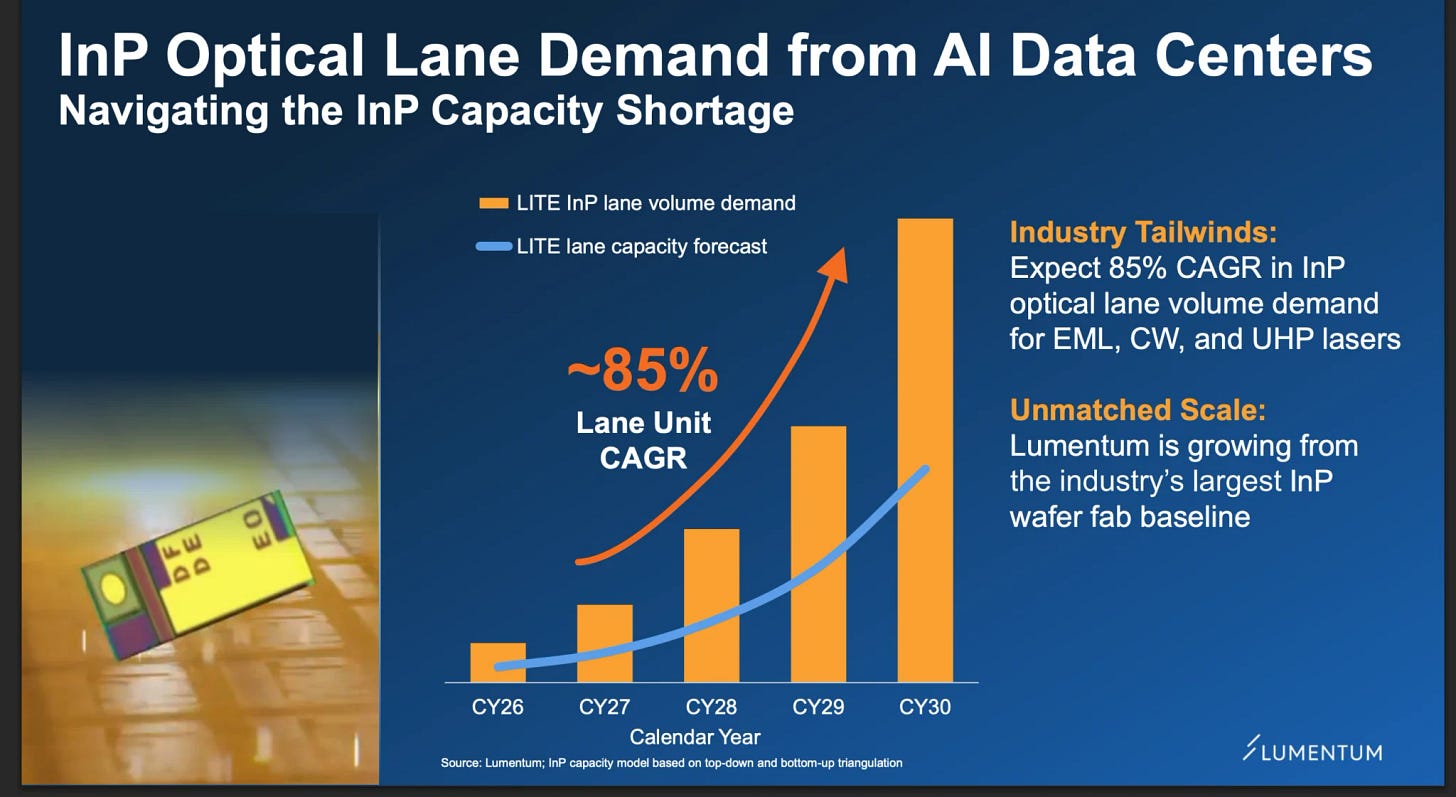

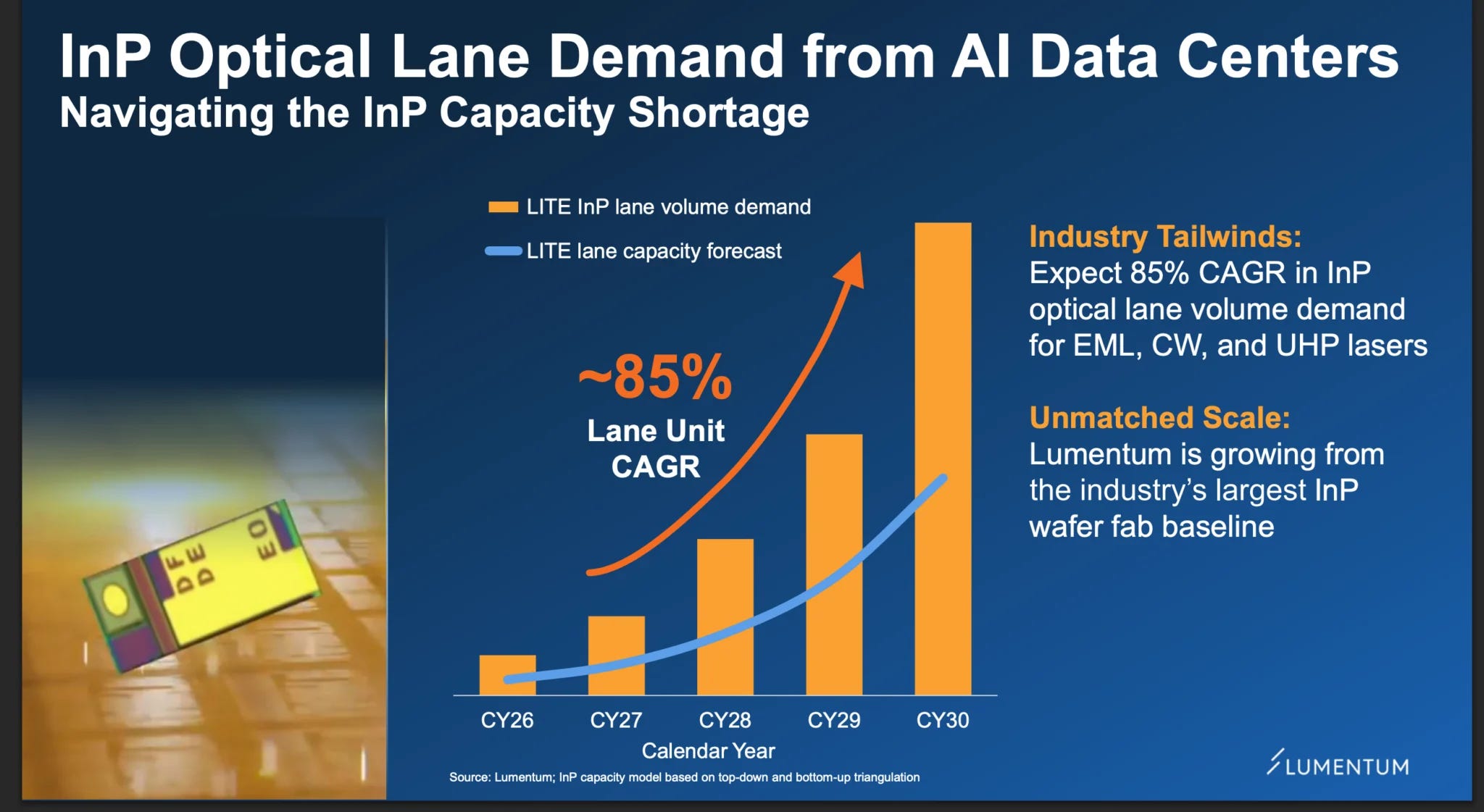

Lumentum 在 FY2026 第四季交出了驚人的成績單：營收 10.1 億美元、年增 109%，非公認會計原則每股盈餘 3.23 美元，全年營收 30.1 億美元、年增 83.2%。管理層在法說會上明確表示 EML 需求沒有任何放緩跡象，供需缺口超過三成，即使到年底供給端持續增加，仍會顯著落後於需求。公司也透露正把部分產能配置到 CW 雷射，用以支援 200G 每通道的矽光子應用，反映出 Lumentum 在 EML 與 CW 兩種技術路線之間採取兩手並進的策略。投資人追蹤 Lumentum 時，該關注的不只是營收成長率，更是毛利率與營業利益率的擴張速度（本季營業利益率已達 36.6%），因為這反映了EML供需失衡帶來的訂價能力是否能持續。
Coherent：六吋InP轉換的先行者

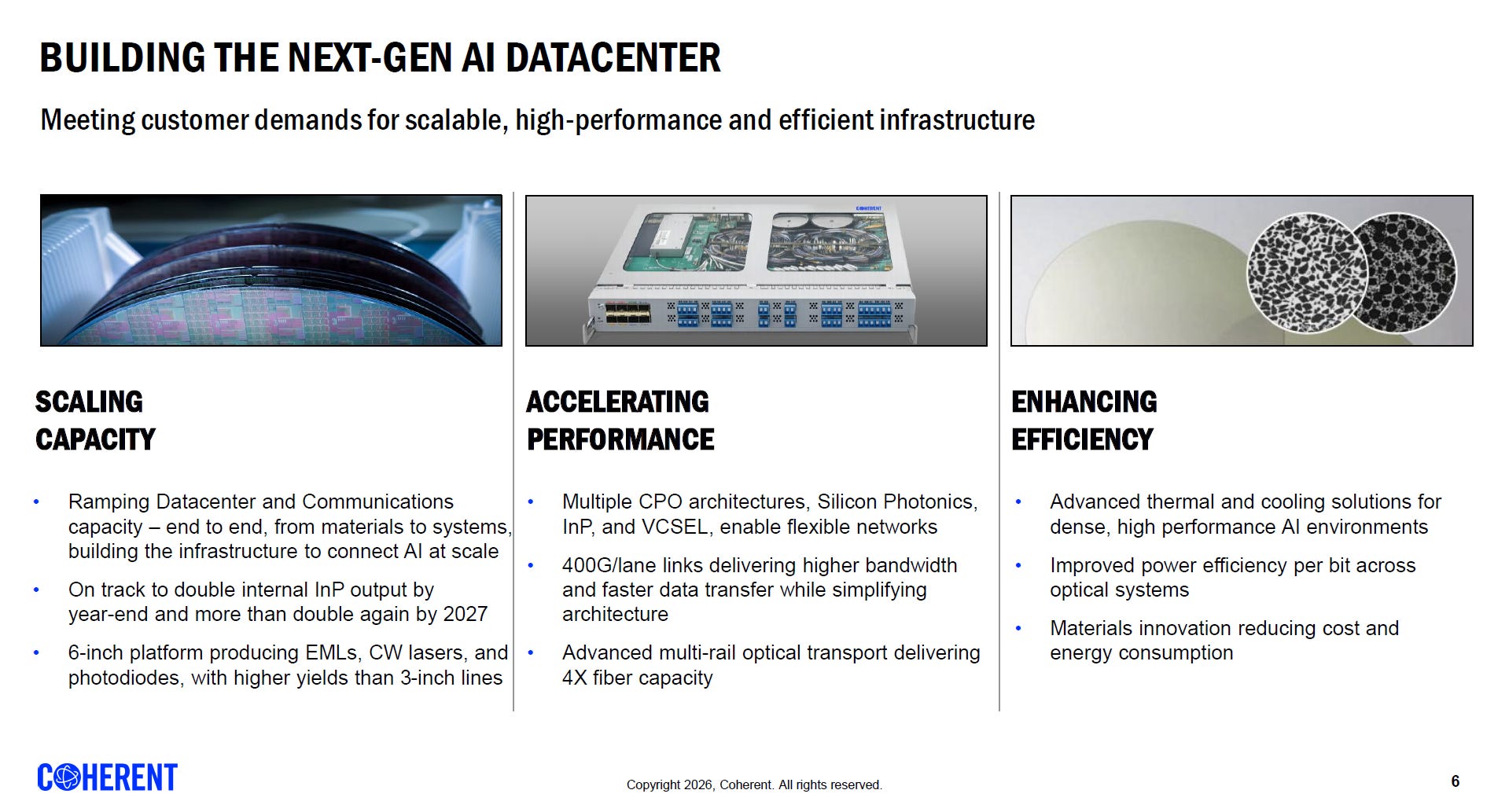

Coherent 走的是垂直整合路線，自己生產 InP 晶圓與雷射元件。FY2026 第四季營收來到創紀錄的 20.5 億美元，季增 13%、年增 34%，管理層更喊出 FY2027 底前要達成單季 30 億美元以上營收的目標。公司的核心優勢在於六吋 InP 晶圓的轉換進度——六吋晶圓的產出約為三吋晶圓的 4 倍，成本卻只有一半，德州 Sherman 與瑞典 Tarfala 兩地產線已進入量產，蘇黎世第三個六吋據點預計 2027 年上半年投產。管理層預計在當季底前將內部 InP 產出年增一倍，比原訂計畫提前一季達成，六月當季 InP 雷射產量年增約 80%。值得注意的是，管理層在法說會上明確表示近期不會對外銷售 InP 雷射晶片，因為內部 Transceiver 需求優先，這意味著 Coherent 的 InP 擴產成果主要反映在自身模組出貨與毛利率，而非外部磊晶市場的供給紓解。投資人該追蹤的重點包括六吋良率是否持續優於三吋產線、CPO 訂單的實際認列時程，以及毛利率能否如公司目標邁向 42.5% 以上。
SiC 與 GaN：資料中心電源的兩端

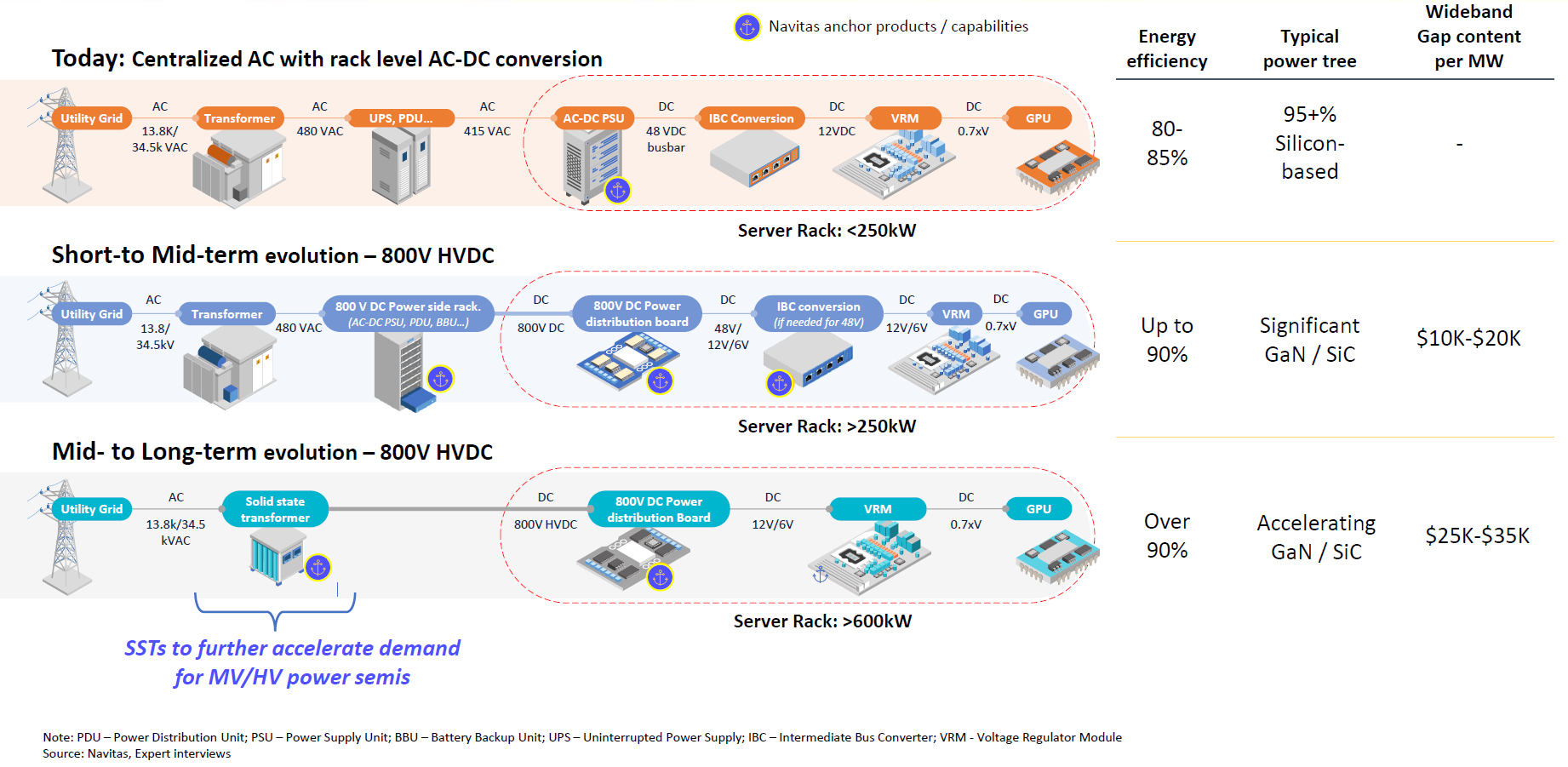

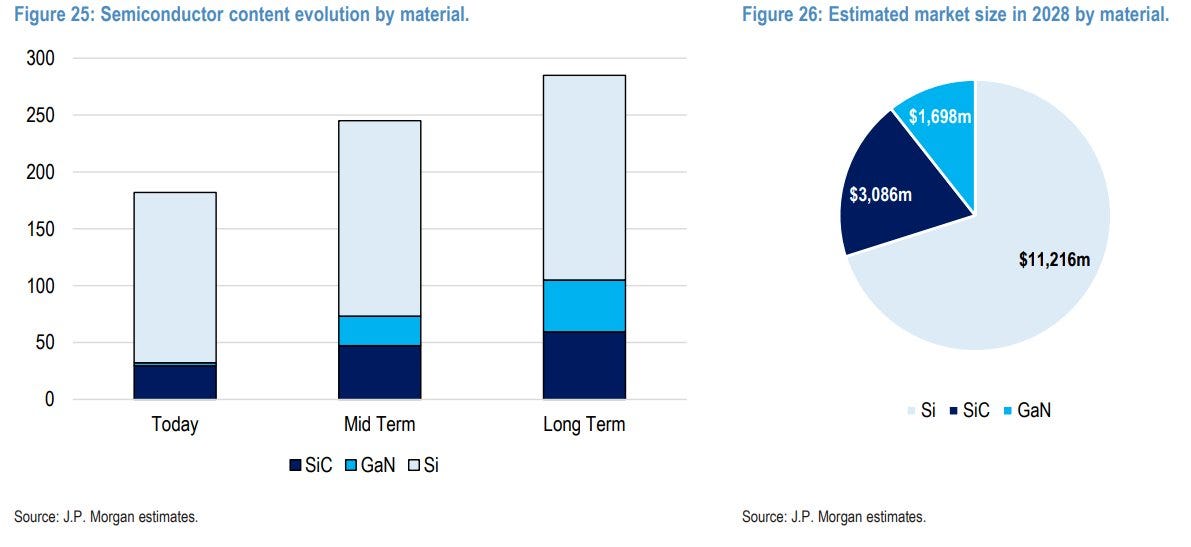

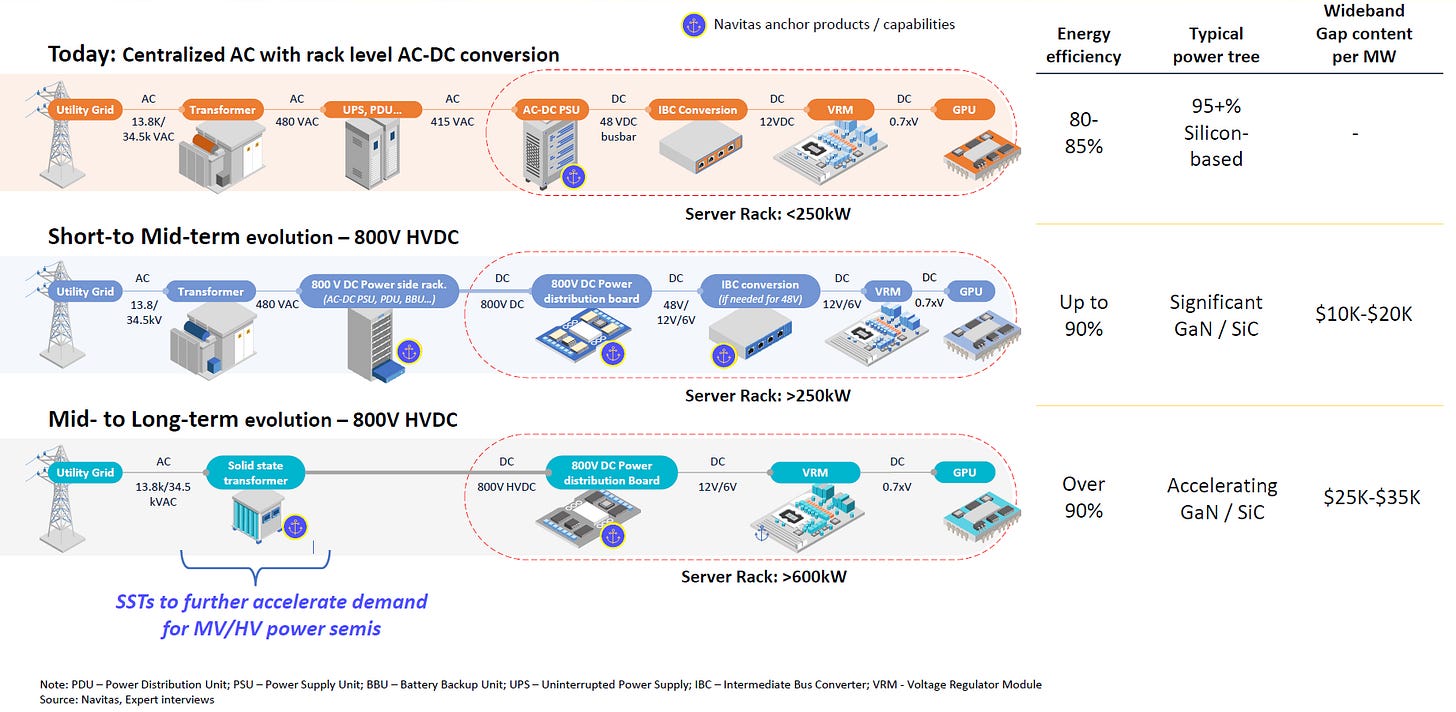

如果說 InP 解決的是資料中心之間怎麼傳輸資料，SiC 與 GaN 解決的則是資料中心怎麼把電力送進晶片。這條路徑同樣是輝達 800 伏特直流架構（Grid-to-Chip）的核心議題，SiC 守在市電到 800 伏特母線的高壓大電流段，GaN 則守在母線降壓到 GPU 核心電壓的高頻小尺寸段。

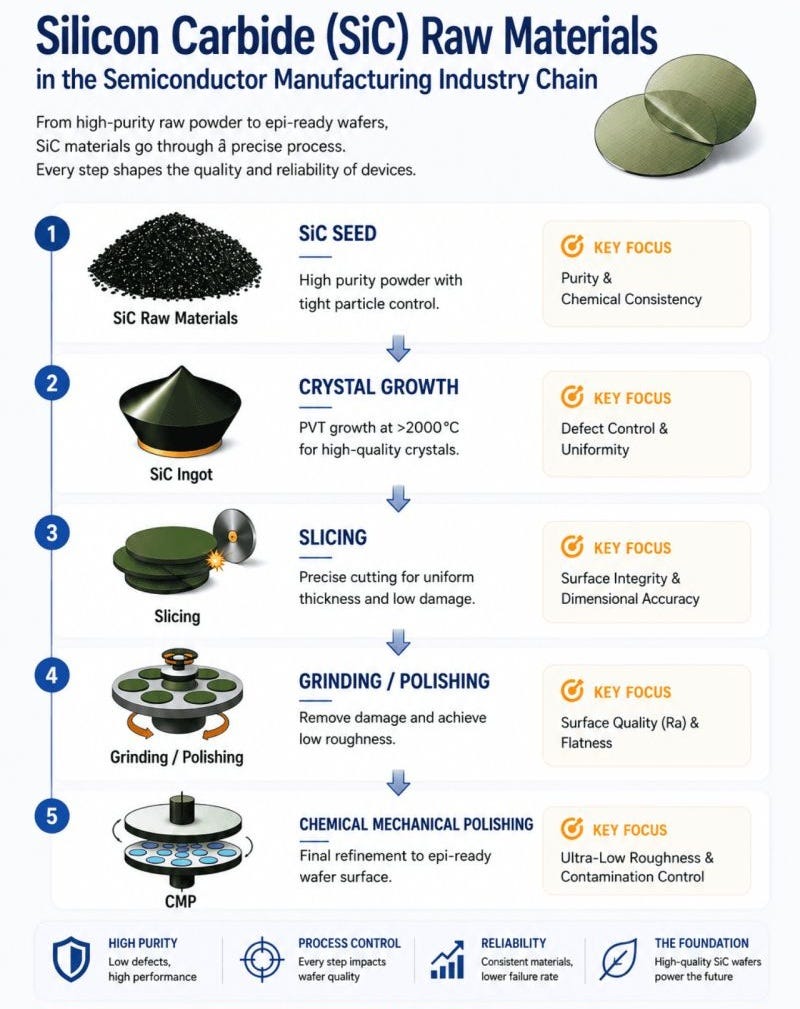

這兩種材料雖然能隙相近，但成長方式與元件結構有本質差異，值得先弄清楚再談公司。SiC晶體無法用矽的柴可拉斯基法從熔體拉晶，因為它在常壓下只會昇華不會熔化，必須採用物理氣相傳輸法，在高溫爐中讓 SiC 粉末昇華後於晶種上重新結晶，成長速度以毫米每小時計算，且容易產生微管缺陷與多型體混雜的問題，這是SiC晶圓從實驗室走到量產花了近三十年的根本原因。GaN 則走另一條路——目前主流做法是在矽或碳化矽基板上異質磊晶成長GaN薄膜（GaN-on-Si、GaN-on-SiC），因為要長出大尺寸、低成本的 GaN 原生基板同樣極為困難，這種異質磊晶方式雖然犧牲了部分晶格匹配度，卻能借用成熟的矽晶圓製造基礎設施，大幅壓低成本。GaN 元件的核心優勢還來自一個特殊的物理效應——二維電子氣（2DEG），在 AlGaN/GaN 異質接面處，因為兩種材料的自發極化與壓電極化效應，會在界面自然形成一層電子密度極高、遷移率極快的薄層，這使 GaN 電晶體能在極高開關頻率下維持低導通電阻，這正是 GaN 特別適合高頻小尺寸電源轉換的物理來源。
Wolfspeed：破產重整後的二次登場
Wolfspeed 的故事是這波浪潮裡最戲劇性的一段。公司在 2025 年六月因紐約州工廠量產延遲、中國競爭加劇、電動車需求趨緩三重壓力聲請破產保護，透過重整協議削減約七成、46 億美元的債務，年度利息支出降低約六成，並於 2025 年 10 月完成重整、脫離破產保護。重整過程中，原本簽有十年 20 億美元供應協議的Renesas，其預付款項被轉換為 Wolfspeed 的可轉換債券、普通股與認股權證，某種程度上從客戶轉為股東。
脫離破產保護後，Wolfspeed 明顯把敘事重心轉向 AI 資料中心：2026 年一月成功產出單晶八吋 SiC 晶圓，六月在矽谷成立專屬的資料中心解決方案團隊，鎖定與雲端服務商、ODM廠商的直接合作，目標是用高壓 SiC 方案大幅降低 AI 基礎建設的能耗損失。投資人評估 Wolfspeed 時，必須把「技術領先」與「財務體質」分開看——公司過去正是因為在良率爬坡與需求時程之間錯配才走到破產邊緣，因此重整後的自由現金流表現、八吋晶圓的良率爬升速度，以及資料中心新業務能否實際轉化為訂單，會比單純的技術突破新聞更值得緊盯。
Navitas：GaN在800V架構裡的位置

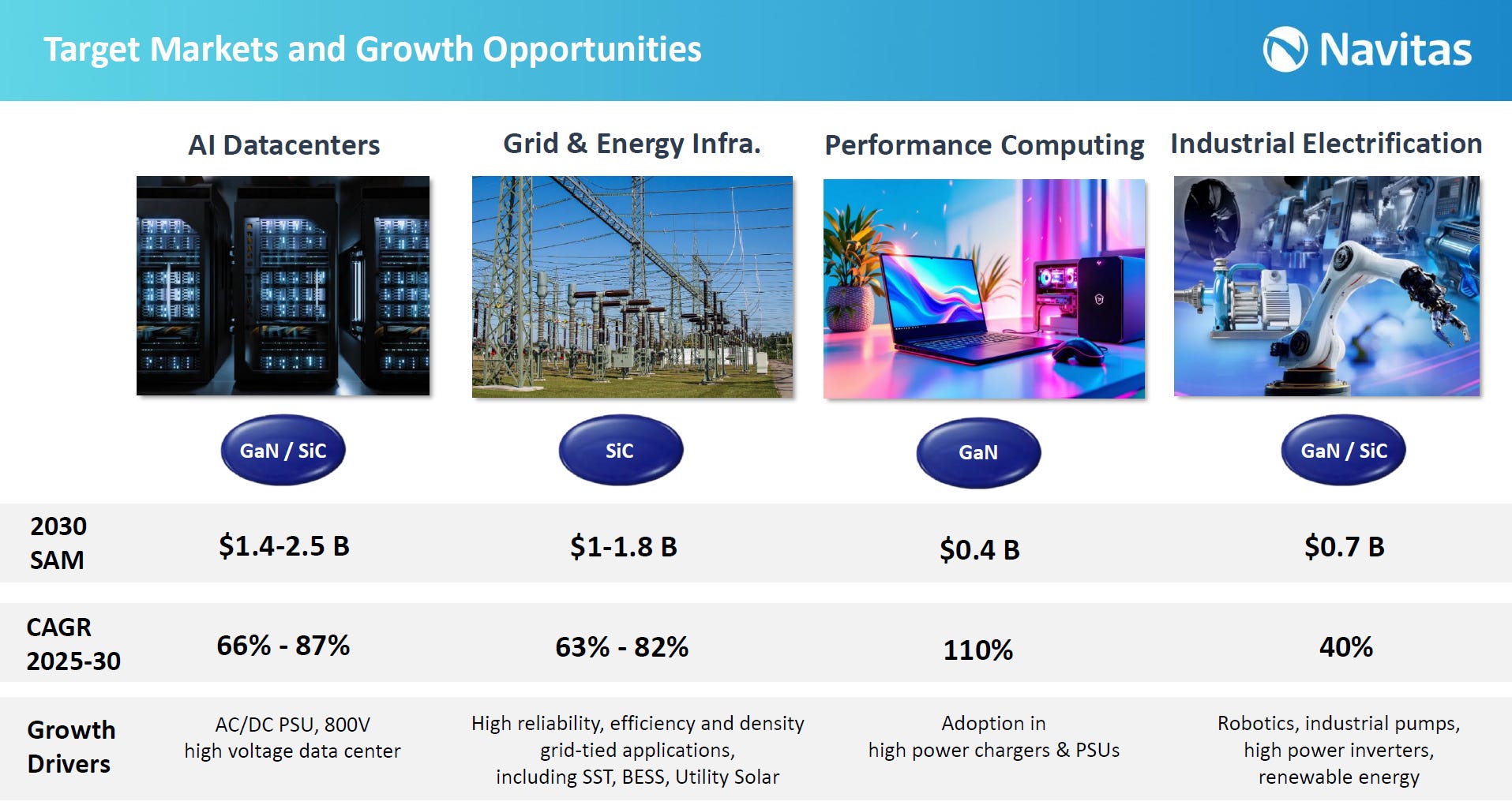

Navitas 的 GaNFast 技術路線直接對應輝達推動的 800 伏特直流架構。公司在 2026 年 GTC 大會上發表 800 伏特直接降壓到 6 伏特的 DC-DC 電源轉換板，省去傳統 48 伏特中間匯流排轉換級，藉此提升系統效率並釋放更多機櫃空間給運算單元。
公司也揭露了一張清楚的成長路線圖：從 2026 下半年 SiC 在 AC/DC 電源供應器的替代開始，到 2027 年中 800 伏特電源側車架構導入 SiC 與 GaN 混合方案，2027 年底到 2028 年 GaN 進一步貼近 GPU/xPU 核心負載，最終在 2028 年後走向固態變壓器直接把中壓交流轉換為 800VDC 的電網到核心架構。這張路線圖本質上描繪了 SiC 與 GaN 在資料中心電源鏈裡逐步「往晶片靠近」的滲透曲線。投資人追蹤 Navitas 時，該關注每一個里程碑的實際導入時程是否如期兌現，以及公司在 GaN 與 SiC 雙線布局下，毛利率結構能否隨著單機櫃含量提升而改善。
中際旭創：下游模組放量的中國龍頭

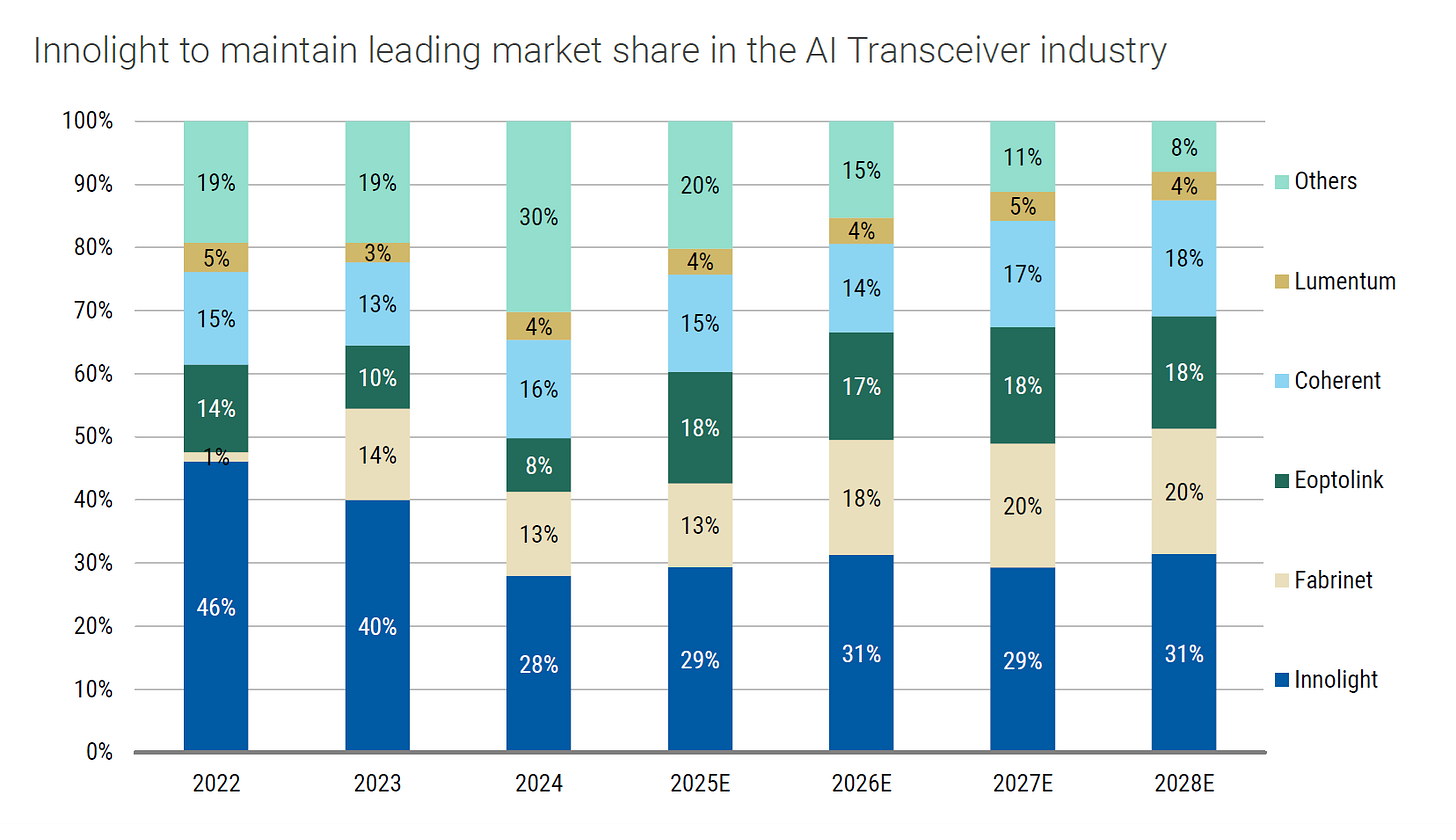

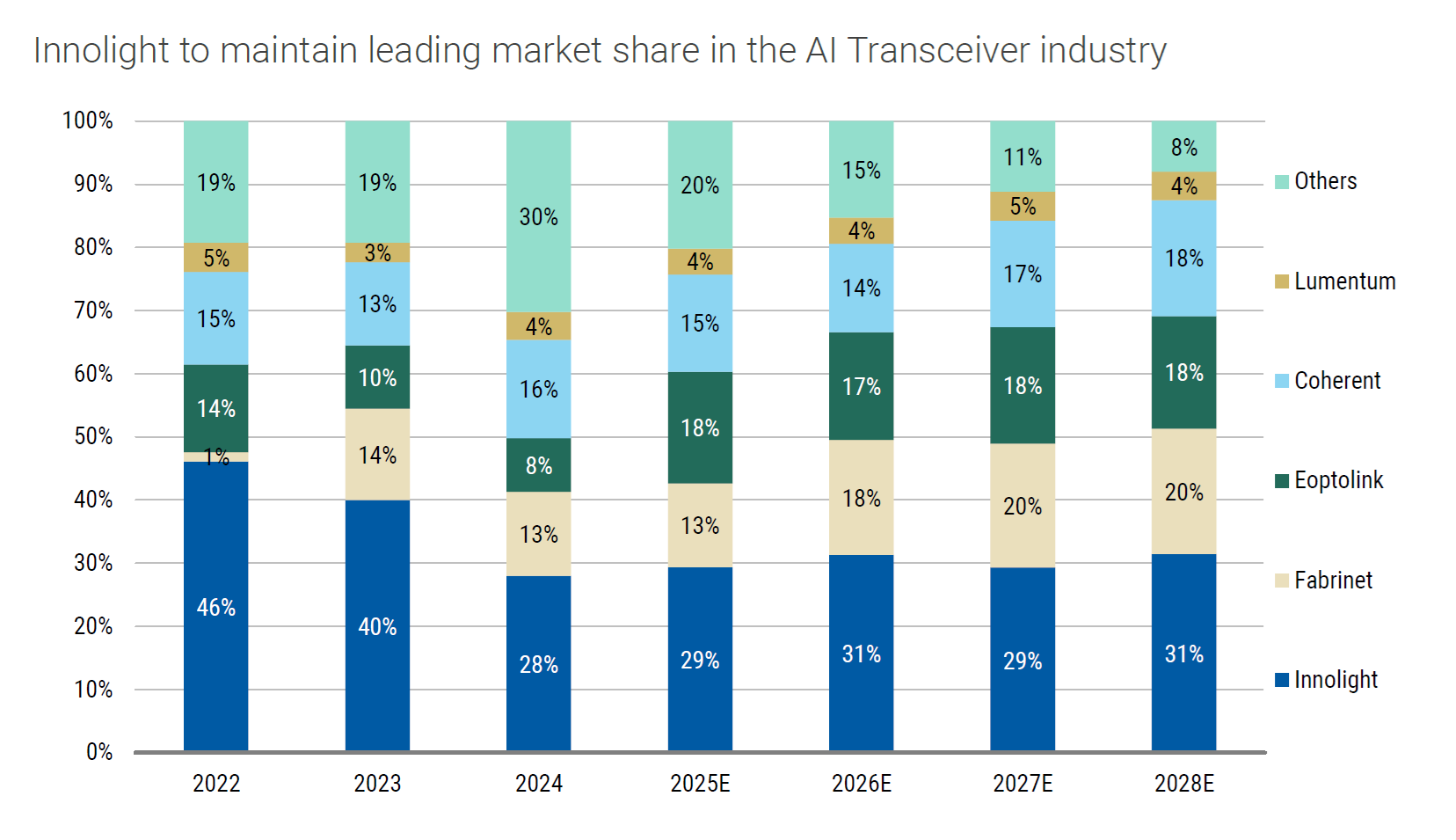

中際旭創站在供應鏈的最下游，把 InP 雷射晶片、DSP、PCB 整合成可插拔光模組，是全球 800G模組市佔第一（約四成二）、1.6T 模組市佔約五成五到六成的龍頭，客戶涵蓋輝達、Google、微軟等北美雲端巨頭。

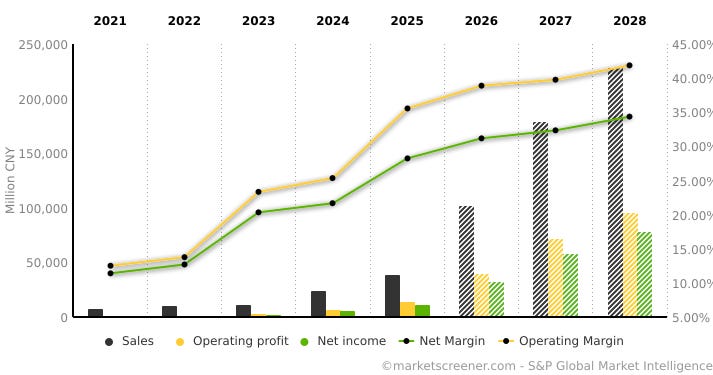

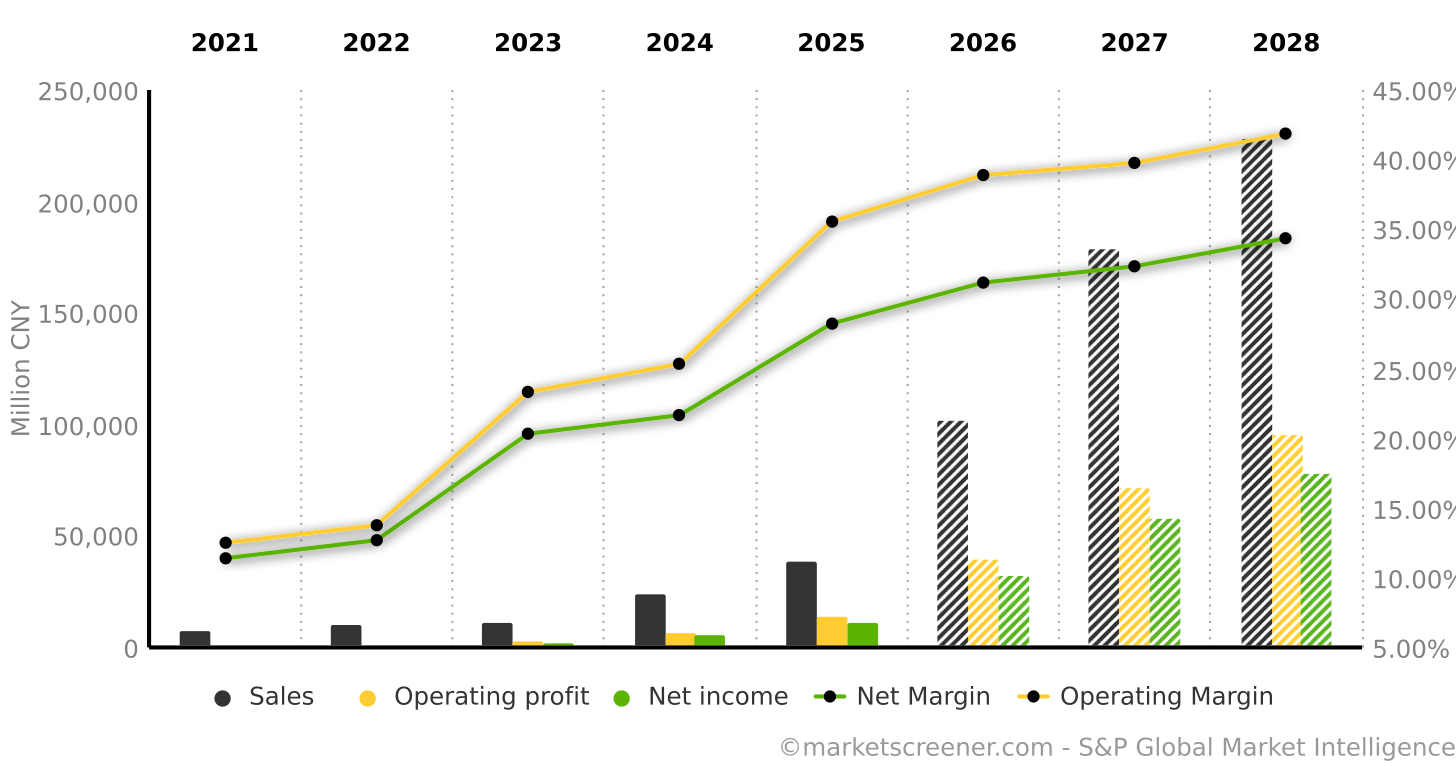

2026 年第一季營收人民幣 194.96 億元、年增 192.12%，淨利 57.35 億元、年增 262.28%，單季獲利已超越 2024 全年，毛利率衝上 46.06% 的歷史新高。公司 2025 年全年境外收入占比達 90.58%，前五大客戶貢獻營收近 76%，客戶集中度值得留意。中際旭創同時也計畫赴香港二次上市，集資規模傳出上修至最高 70 億美元。投資人評估中際旭創時，除了出貨量與毛利率，更該留意應收帳款、存貨與預付款的同步上升是否反映了健康的產能擴張，還是庫存周期即將反轉的訊號，這是 Klaro Research 等機構近期特別強調的財務體質檢驗點。
供應鏈之外，真正該問的問題
把這九家公司放在一張地圖上，會發現它們其實在回答同一個問題的不同層次：AXT與住友電工回答「原料夠不夠」，聯亞光電與上詮回答「台灣廠商能不能卡住磊晶與封裝的關鍵環節」，Lumentum 與 Coherent 回答「誰能把雷射元件的良率與產能拉起來」，中際旭創回答「誰能把這些元件組裝成客戶要的模組並且賺到錢」，而 Wolfspeed 與 Navitas 則回答另一條完全不同的曲線——晶片旁邊的電，該怎麼送進去。
化合物半導體這條供應鏈上，技術優越性從來不是投資的充分條件，Wolfspeed 的破產與重生就是最鮮明的反例：材料物理的護城河再深，若良率爬坡的速度跟不上資本支出的節奏，跟不上終端需求的時程，照樣可能被自己的資產負債表拖垮。而 InP 基板這一輪的短缺，本質上也不是單純的供需失衡，而是材料物理的成長極限，疊加了一層地緣政治的行政審批節奏——這是任何供需模型都難以完全量化的變數，卻可能是決定哪一家公司能率先解套的關鍵。
當AI晶片一路把功耗與傳輸速率推向矽材料的物理邊界時，這些藏在基板、磊晶爐、雷射晶粒背後的化合物半導體公司，某種程度上正在替整個產業回答一個更根本的問題：運算的極限，到底是被算力卡住，還是被材料本身卡住。眼下看來，答案正逐漸從前者，轉移到後者。
